「鋁型材外殼事項」使用鋁型材外殼時需要注意什么?

鋁型材外殼的損耗主要有高頻開關損耗、高頻變壓器損耗、整流損耗和線路傳導損耗4部分。而在低電壓大電流輸出的應用場合，整流損耗和線路傳導損耗占有較大的比重，輸出電壓越低，輸出電流越大，則整流損耗和線路傳導損耗占模塊開關電源總損耗的比重越大。

使用鋁型材外殼時需要注意什么?如下：

1、注意二極管損耗

在傳統的整流中采用二極管整流，而在低電壓輸出條件下一般采用肖特基二極管整流，肖特基二極管和其他整流二極管相比具有開關速度快，正向電壓降低的優點，但是肖特基二極管的正向電壓降和整流輸出電流的大小有關，整流輸出電流越大則正向電壓降越大，有可能高達0.5～0.6V及以上，并且肖特基二極管的反向漏電流較大。

而同步整流技術利用導通電阻小，低耐電壓的場效應管(MOSFET)來代替普通整流二極管。由于同步整流MOSFET具有導通電阻低(一般只有幾mΩ)、阻斷時漏電流小、開關工作頻率高的特點，可以極大的減小電源整流部分的功耗，使電源系統的工作效率明顯得到提高，但是在具體應用中同步整流的實現要比二極管整流要復雜些。在開關電源的低電壓大電流輸出應用場合，同步整流技術有著很好的應用前景。

2、注意磁性元器件的損耗

變壓器損耗也是模塊開關電源損耗的重要部分，變壓器損耗主要有鐵損和銅損。鐵損是指由由變壓器的材料、形狀、工藝結構等有關因素而引起的高頻損耗，銅損是指由變壓器繞組線路而引起的傳導損耗，為了減小變壓器的鐵損，應選擇高頻特性好、高頻損耗小、磁芯結構形狀合理、結構緊湊的磁芯材料。

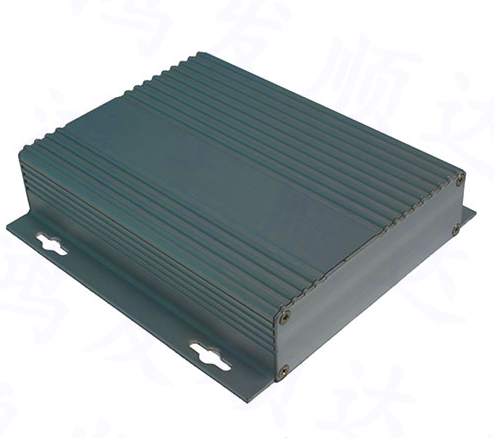

鋁型材外殼是在以鋁拉伸方式得到的鋁型材上加工出的外殼，靈活性高，深度可以任意切割，一般內部都有電路板卡槽，只要把電路板直接插入即可，無須再行固定，便捷性是其他種類的外殼無法比擬的，但是模塊鋁型材外殼一般防水性比較差，不適合在野外及環境惡劣地方使用。
